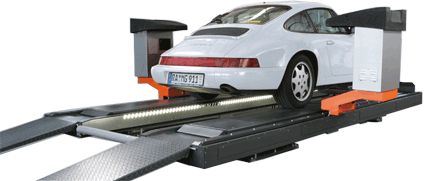

Бесконтактный автоматический комплекс измерения УУК Nussbaum WAB 02 CCT (развал-схождение)

WAB 02 CCT - Процесс определения параметров геометрии колес ТС еще никогда не был таким быстрым, точным и простым!

Измерение углов установки колес - это длительный, трудоемкий, а, следовательно, дорогостоящий процесс, требующий не только профессионального  откалиброванного оборудования, но и высокой подготовки и аккуратности специалиста, работающего на нем. Как правило, клиент проходит процедуру развал-схождения только когда это в этом проявляется крайняя необходимость - замена элементов рулевого управления, сильный увод автомобиля в сторону или высокий износ покрышек. Согласно исследованиям, проводимым в Германии, около 80% всех автомобилей требуют регулировки углов установки колес, но их владельцы зачастую об этом даже не догадываются! Проверка сход-развала прописана в каждом втором ТО автомобиля. С имеющимся на рынке традиционным оборудованием (инфракрасные стенды, псевдо 3D) осуществление превентивной диагностики развал-схождения не осуществимо экономически из-за дороговизны и длительности процесса.

Nussbaum представляет уникальный бесконтактный автоматический комплекс WAB 02 для измерения углов установки колес менее чем за 5 минут!

Состав комплекса:

• Высокоточный специальный ножничный подъемник UniLift 3500 CLT
• 2 робота с измерительными промышленными зондами Siemens
• Передвижная компьютерная стойка

WAB 02 - подъемник

Запатентованная система SST обеспечивает надежную блокировку подъемника на любой высоте даже при полной потери давления в гидравлике

SST отслеживает положение рабочих цилиндров и гарантирует идеальную синхронизацию платформ с точностью до 0,1 мм

Встроенные сдвижные платформы и поворотные круги имеют пневматическую блокировку, автоматически срабатывающую в ходе процедуры диагностики

Перемещение кругов и пластин обеспечивает автоматическое проведение компенсации дисков

WAB 02 - робот

Робот состоит из каретки, автоматически двигающейся вдоль платформ подъемника, и измерительного зонда, создающего 3D модель колес для оценки всех углов шасси автомобиля. Излучатель зонда проецирует цветные линии на колесо, считываемые камерой. Эта технология получила название Color Coded Triangulation (триангуляция с цветовой кодировкой) и успешно используется Siemens в области распознавания лица, промышленности, в заводских системах конвейерного типа.

WAB 02 - стойка управления

Передвижная компьютерная стойка оснащена компьютером с установленным ПО и базой данных по более 20 000 моделям авто, 22" монитором, сопровождающим весь процесс диагностики, принтером для печати цветных результатов. Также в стойке размещены все элементы управления работой подъемника и его компонент.

Как это работает:

Выбор автомобиля из банка данных, заезд на платформу подъемника, остановка машины на поворотных кругах	Роботы автоматически измеряют центр передней оси и перемещаются к задней оси	Автоматическая компенсация дисков на задней оси, при которой колеса при помощи приводимых в движение гидравликой поворотно-сдвижных пластин вращаются в противоположных направлениях
Создание трехмерных моделей задних колес с измерением положения колеса, развала и схождения на основе триангуляции с цветовой кодировкой	Тот же процесс выполняется и на передней оси	Измерение наклона шкворня поворотом рулевых колес, возможно использование функции "Microsweep" с поворотом колёс всего на 5° Готово!

Убедительные преимущества

• Вся диагностика развал-схождения с учетом заезда автомобиля на подъемник и выбора его в базе данных занимает менее 5 минут!
• Сокращение вмешательства операторов до минимума
• Не требуется крепление зажимов и измерительных головок - никакого подготовительного времени!
• Исключительно высокая повторяемость всех измеряемых величин благодаря исключению влияния человеческого фактора
• Функция "Microsweep" с поворотом рулевого колеса всего на 1/4, для проведения мгновенного измерения наклона шкворня
• Автоматическая компенсация дисков
• Надежный подъемник с синхронизацией платформ до 0,1 мм
• Бесконтактная измерительная техника на основе "Color Coded Triangulation" (триангуляции с цветовой кодировкой), помехоустойчивый способ измерения, подходящий для всех существующих покрышек и дисков
• Незначительные затраты по времени позволяют проводить диагностику для клиента бесплатно или за незначительную доплату к общей сумме за ТО автомобиля и тем самым повысить свой имидж и качество сервиса

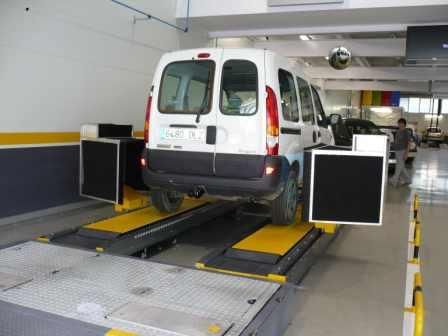

• WAB 02 отлично подходит для установки в зоне приемки автомобилей (возможен проездной вариант)
• Наглядные цветные графические результаты убеждают клиента в необходимости проведения регулировки углов установки колес, что позволяет увеличить прибыльность поста сход-развала.

Аксессуары:

1987009A74N - уровень для рулевого колеса

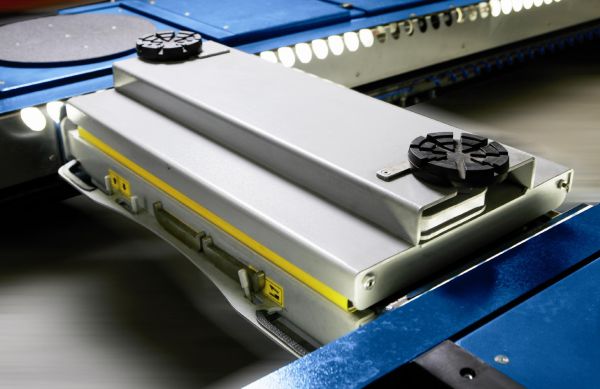

JKL02001000-3 - LaserJack  пневматический осеподъемник г/п 2т

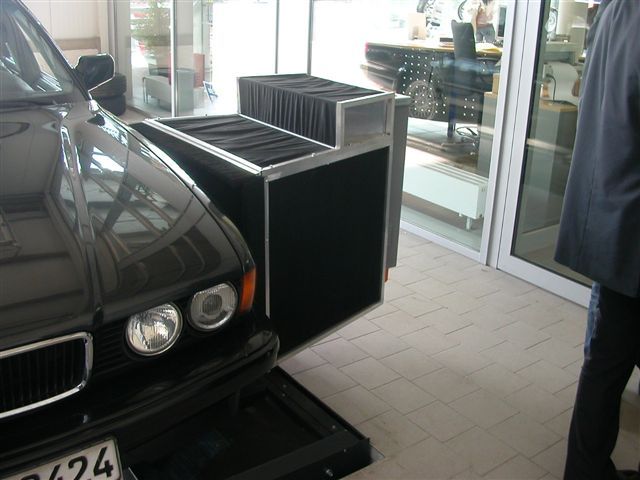

Защита от света - чехол на измерительный зонд для предотвращения засвечивания камеры зонда
