Системный тестер серии BOSCH KTS 5xx
В сочетании с персональным компьютером модули KTS 5-й серии образуют универсальный системный тестер (сканер), работающий с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушкой безопасности и т.д.).
Модуль непосредственно подключается к диагностическому разъему автомобиля с помощью кабеля-адаптера. Блок управления распознается автоматически и производится считывание действительных значений, памяти ошибок и других специфических данных.

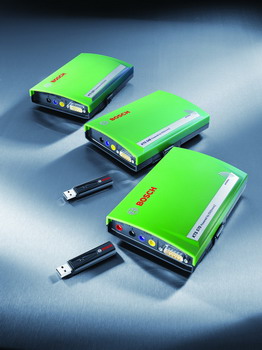

BOSCH KTS 530 (0 684 400 530)
оснащается мультиметром для измерения напряжения, сопротивления и силы тока, а также оборудован встроенным сменным ISO-CAN-адаптером для автоматической перепиновки диагностической колодки и 4-полюсным OBD-адаптером.
BOSCH KTS 540 (0 684 400 540)
аналогичен прибору KTS 530, но может обмениваться данными с компьютером не только через USB-кабель, но и посредством радиоканала Bluetooth.
BOSCH KTS 570 (0 684 400 570)
обладающий всеми преимуществами модуля KTS 540, оборудован усовершенствованными двухканальными мультиметром и осциллографом.
Все системные тестеры работают с программным обеспечением ESI[tronic], которое позволяет провести диагностику по определенному алгоритму, сравнить фактически снятый параметр с заводским, ознакомиться с электросхемами и расположением узлов систем и многое другое. Абонемент на программное обеспечение включает в себя 4 ежеквартальных обновления. Каждый квартал Вы будете получать самую актуальную информацию и возможность работы с новыми блоками управления.
Являясь мировым лидером по производству сложных электронных систем, BOSCH предлагает идеальный системный тестер для работы с широким спектром европейских, японских и американских автомобилей.
Системные модули KTS 530/540/570 идеальны в качестве дооснащения диагностических приборов на базе ПК, таких как, например, мотортестер FSA или система анализа отработавших газов BEA.
Функции приборов:
- чтение и стирание памяти ошибок бортовой системы диагностики;
- вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде;
- управление исполнительными механизмами;
- отображение положения разъемов и распределения контактов в них;
- сброс и установка сервисных сообщений;
- контроль масла;
- деблокирование иммобилайзера;
- вариантное кодирование;
- базисные настройки;
- параметры адаптации;
- функциональные тесты;
- проверка ESP;
- инициализация угла поворота колес;
- мультиметр;
- осциллограф;
- прочие функции (вентиляция соленоидов ABS, статический тест, чтение VIN и др.).
Краткие технические данные |
Поддерживаемые протоколы обмена данными |
- ISO 9141-2 K/L lines;
- Blink-code;
- SAE-J1850 DLC (GM…);
- SAE-J1850 SPC (Ford);
- CAN ISO 11898 ISO 15765-4 (OBD);
- CAN Single Wire, High Speed-, Middle Speed-, Low Speed CAN
|
Мультиметр |
напряжение |
200 мВ – 200 В |
сопротивление |
100 Ом – 1 МОм |
ток |
2 мА – 1000 А |
Осциллограф (только для KTS 570) |
Диапазон измерений |
0 - 200 В |
Диапазон частот |
До 5 МГц |
Общие характеристики |
Рабочее напряжение |
7 – 30 В постоянного напряжения |
Мощность, потребляемая от аккумуляторной батареи транспортного средства или от источники питания |
примерно 6 Вт |
Габариты (Д x Ш x В) |
170 x 120 x 40 мм |
Масса (без соединительных проводов) |
325 г |
Рабочая температура |
0 – 40ºC |
Относительная влажность воздуха |
90% (при 2 ºC) |
Требования к компьютеру:
- процессор Pentium IV / 1,5 ГГц и выше;
- RAM не менее 256 Мб;
- HDD не менее 40 Гб;
- DVD-дисковод;
- интерфейсы: 1 LPT, 2 COM, 2 USB порта.
Для повышения удобства работы приборы KTS можно дооснастить специализированными кабель-адаптерами и прочими дополнительными принадлежностями.
Комплектация:
Обозначение |
Номер для заказа |
KTS 530 |
KTS 540 |
KTS 570 |
Источник питания(15В/1A) |
1 687 022 889 |
1 |
1 |
1 |
Кабель для подключения к сети |
1 684 461 106 |
1 |
1 |
1 |
Кабель с адаптером OBD 1,5 м |
1 684 465 555 |
- |
1 |
1 |
Кабель с адаптером OBD 3 м |
1 684 465 555 |
1 |
- |
- |
Адаптер UNI4 |
1 684 463 539 |
1 |
1 |
1 |
Измерительный провод двойной (красный, черный) 3 м |
1 684 463 214 |
- |
- |
1 |
Измерительный провод двойной (синий, желтый) 3 м |
1 684 463 550 |
- |
- |
1 |
Измерительный провод синий |
1 684 430 066 |
1 |
1 |
- |
Измерительный провод желтый |
1 684 430 067 |
1 |
1 |
- |
Провод заземления черного цвета |
1 684 430 068 |
1 |
1 |
1 |
Измерительный щуп красного цвета |
1 684 485 035 |
1 |
1 |
2 |
Соединительная клемма черного цвета |
1 684 480 022 |
1 |
1 |
1 |
Соединительный провод USB 3 м |
1 684 465 562 |
1 |
1 |
1 |
USB-адаптер Bluetooth |
1 687 023 382 |
- |
1 |
1 |
Чемодан |
1 685 438 019 |
1 |
1 |
1 |
Крепежный кронштейн |
1 681 398 030 |
1 |
1 |
1 |
Инструкция по эксплуатации |
- |
1 |
1 |
1 |
DVD-ROM ESI[tronic] |
- |
1 |
1 |
1 |
Крепежные винты |
- |
5 |
5 |
5 |
Дополнительные принадлежности для KTS 530/540/570:
Обозначение
|
Номер для заказа
|
*) Кабель с адаптером OpelVauxhall
|
1 684 463 464
|
*) Кабель с адаптером OpelVauxhall
|
1 684 463 464
|
*) Кабель с адаптером Opel Multec
|
1 684 463 410
|
*) Кабель с адаптером BMW
|
1 684 463 465
|
*) Кабель с адаптером Nissan/Ford
|
1 684 463 466
|
Nissan Carb 16-полюсный (в соединении с кабелем 1 684 463 466)
|
1 684 463 490
|
*) Кабель с адаптером VW/Audi/Seat
|
1 684 463 467
|
*) Кабель с адаптером Renault
|
1 684 463 468
|
*) Кабель с адаптером Daewoo
|
1 684 463 489
|
Согласование уровней напряжения 12 В / 5 В
|
1 684 463 495
|
*) Кабель с адаптером Mercedes-Benz
|
1 684 447 032
|
*) Кабель с адаптером Mercedes-Benz (Sprinter, Atego)
|
1 684 463 494
|
*) Проверочный адаптер Mercedes-Benz 38-полюсный
|
1 684 485 382
|
*) Кабель с адаптером Scania 16-полюсный (R 124, R144)
|
1 684 463 497
|
*) Кабель с адаптером MAN 37-полюсный (EDC, MS 5)
|
1 684 463 498
|
*) Кабель с адаптером MAN 12-полюсный (EDC, MS 6.1, MS 6.4, CR, EDC7C)
|
1 684 463 499
|
*) Кабель с адаптером PSA
|
1 684 460 181
|
*) Кабель с адаптером PSA (зажим +/-)
|
1 684 460 182
|
*) Кабель с адаптером PSA (состоящий из 10 частей) для систем управления двигателя
|
1 684 463 399
|
*) Кабель с адаптером PSA 3-полюсный
|
1 684 463 400
|
*) Кабель с адаптером для подключения источника питания к гнезду прикуривателя
|
1 684 460 202
|
*) Кабель с адаптером Hyundai / Mitsubishi
|
1 684 461 144
|
*) Кабель с адаптером группы Fiat
|
1 684 463 394
|
*) Кабель с адаптером Rover
|
1 684 463 439
|
**) штепсель источника питания с пружинящим контактом и гнездо источника питания
|
1 684 460 231
|
*) Кабель с адаптером Ford
|
1 684 463 440
|
*) Кабель с адаптером FORD EEC4
|
1 684 463 496
|
*) Кабель с адаптером Ford (настройка блока управления насосом PSG 5 через CAN)
|
1 684 463 491
|
Активатор вентиля пневматической камеры
|
1 687 200 663
|
Кабель с адаптером CARB 5 м
|
1 684 465 567
|
Соединительный провод USB 5 м
|
1 684 465 563
|
***) USB-удлинитель Bluetooth 1 м для Bluetooth Stick персонального компьютера
|
1 684 465 564
|
***) USB-удлинитель Bluetooth 3 м для Bluetooth Stick персонального компьютера
|
1 684 465 565
|
Кабель-адаптер CARB-adapterbox
|
1 684 462 346
|
Кабель-адаптер CARB-adapterbox
|
1 684 462 346
|
Токовая цанга FSA на 30 А
|
1 687 224 969
|
Адаптер для токовой цанги от FSA 450, дополнительно требуется 1 684 480 124
|
1 684 463 522
|
Измерительный шунт от 0 до 600 мА
|
1 684 503 103
|
Токовая цанга для переменного/постоянного тока 100/600 A
|
1 687 224 864
|
Кабель-адаптер OBD со штекером CARB
|
1 684 462 514
|
