Учебный стенд "Автоматическая трансмиссия"

№ для заказа:

0000 2700

Технические данные: Габариты: 1600 x 800 x 1400 мм Вес: 150 кг

Описание учебного стенда:

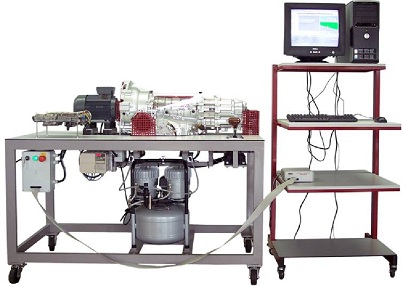

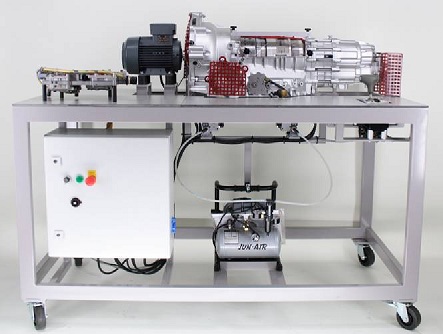

Мобильный учебный стенд представляет собой разрезанную, однако механически полностью функционирующую 5-скоростную автоматическую трансмиссию ZF (без гидротрансформатора), размещённую на мобильном основании ( имеющей порошковое покрытие). Входные обороты трансмиссии определяются бесступенчато регулируемым электромотором мощность 2,2 кВт. Активация сцепления или торможения осуществляется пневматически. Имеющийся в составе стенда компрессор осуществляет необходимое пневматическое обеспечение.

Распределение управляющего воздуха на исполнительные механизмы трансмиссии осуществляется через магнитные клапаны, которые управляются компьютерным интерфейсом, заменяющем оригинальный блок управления трансмиссией. С помощью РС - управления могут выбираться любые режимы трансмиссии

(например, перепроверка переводного соотношения) или демонстрироваться динамические характеристики

автоматической трансмиссии в зависимости от оборотов и нагрузки.

Компьютерное управление трансмиссией выводит показания всех рабочих величин (входные и выходные обороты, передаточное число), а также графическую визуализацию функций трансмиссии.

Программное обеспечение включает возможность комплексной имитации работы трансмиссии во время "движения автомобиля", интерактивного обучения, программу управления автоматической трансмиссией и возможность самостоятельной работы.

В объем поставки входит:

- Перекатной учебный стенд с разрезанной, функционирующей 5-скоростной автоматической трансмиссией

- Встроенное пневмообеспечение

- USB - интерфейс для управления трансмиссией с помощью программного обеспечения

- Все необходимые кабели для подключения

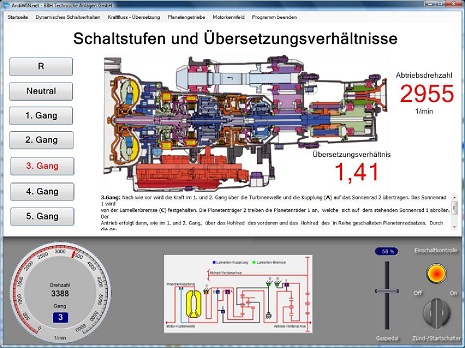

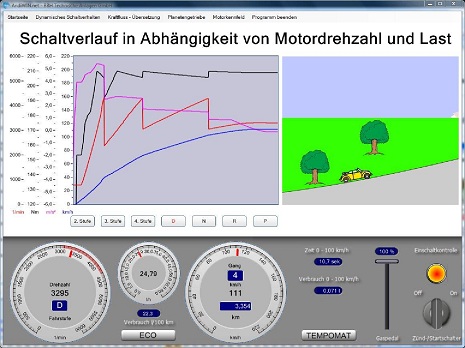

Изображения экрана монитора показывают части программы для демонстрации и изучения автоматической
