Учебные стенды "Электрическая система автомобиля"

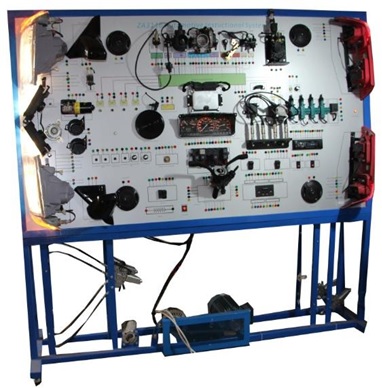

Учебный стенд "Электрическая система автомобиля"

Стенд оснащён реальными элементами электрического оборудования автомобиля, наглядно отображающими процесс функционирования комплекса электрической системы.

Стенд демонстрирует устройство и рабочий процесс функционирования электрооборудования автомобиля VW Passat и может использоваться как для теоретического изучения электрической системы кузова электромобиля, так и для проведения практических занятий, целью которых является получение практических навыков по работе и техническому обслуживанию электрической системы в высших и средних образовательных учебных заведениях.

Характеристика оборудования:

Основные компоненты системы:

Система освещения, электрическая система дверей и стеклоподъёмники, стеклоочистители, аудиосистема, электрическая система зеркал заднего вида.

На фронтальной панели в развёрнутом виде цветной печатью нанесены схемы цепей электрической системы автомобиля. Отдельные узлы системы наглядно размещены в соответствии с их положением в реальном автомобиле.

На панели учебного стенда установлены терминалы, позволяющие напрямую регистрировать электрические сигналы датчиков, исполнительных механизмов и блоков управления электрической системы, в частности, сигналы напряжения, тока, частоты, электрического сопротивления.

Фронтальная панель стенда выполнена в виде окрашенного порошковой краской алюминиевого щита толщиной 4 мм, с нанесёнными на нём красочными схемами и представляет собой износостойкую, влагостойкую, устойчивую к коррозии и деформации, и имеющую длительный срок службы конструкцию.

Столешница стенда изготовлена из соответствующего международному стандарту алюминиевого сплава, и обладает высокой прочностью, коррозионной стойкостью, устойчивостью к деформации, обеспечивая продолжительный срок службы конструкции.

Стенд размещён на прочном мобильном основании, имеющем снабжённые стопорами ролики.

Технические характеристики:

Габаритные размеры: 2400 х 800 х 1800 мм (длина х ширина х высота)

Электропитание: трёхфазный ток, четыре провода 380 В 50 Гц

Подаваемое напряжение: переменный ток 220 В 50 Гц

Рабочее напряжение: постоянный ток 12 В.

Цена по запросу...

Учебный стенд "Электрические системы в автомобиле"

I. Характеристика оборудования

1. Стенд укомплектован компонентами системы управления двигателем и электросистемы, а также системы комфорта CAN новой модели автомобиля Passat.

2. Система ЭБУ, электрические компоненты, проводка и вспомогательные элементы смонтированы на фронтальной панели дисплея для наглядности схем комплекса электрической системы.

3. В комплектацию стенда включены системы освещения, звуковой сигнализациии, приборной панели и стеклоочистителей.

4. Обеспечение работы в стандартном режиме систем зарядки, запуска, зажигания, охлаждения

5. Комплекс функций электростеклоподъемников, центрального замка, электрозеркал и центральной электропроводки.

6. Динамическое отображение функционирования систем впуска, зажигания, впрыска топлива.

7. Стандартный режим функционирования систем безопасности, контроля и электронной системы.

8. С интерфейсом вывода данных для регистрации кодов ошибок и форм сигналов с помощью специальных приборов.

9. Стенд оснащён клеммами для тестирования цепей, а также вынесенной монтажной платой для удобства проведения контроля функционирования; компоновка аналогична оригинальной

10. С системой имитации неисправностей для поверки знаний учащихся

11. Конструкция из обработанной нержавеющей стали

12.Мобильное основание со стопорными роликами для удобства перемещения.

Технические характеристики:

11. Источник питания постоянного тока 12 В 54 Ач

13. Габаритные размеры: 2500мм×800мм×1980мм.

Цена по запросу...
